HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管型FSW
- 类型:
- 属性: HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头，-HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头-HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆选型 江苏上银滚珠丝杠品牌由上银机械公司主导，成立于江苏省。作为一家专业生产滚珠丝杠的企业，上银机械公司一直以来致力于研究和开发滚珠丝杠的技术和制造工艺，在行业内享有很高的声誉。通过多年的发展和创新，江苏上银滚珠丝杠品牌在市场竞争中取得了不俗的成绩，成为了众多用户信赖的优选品牌。 江苏上银滚珠丝杠品牌的产品具有卓越-HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头--HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头-

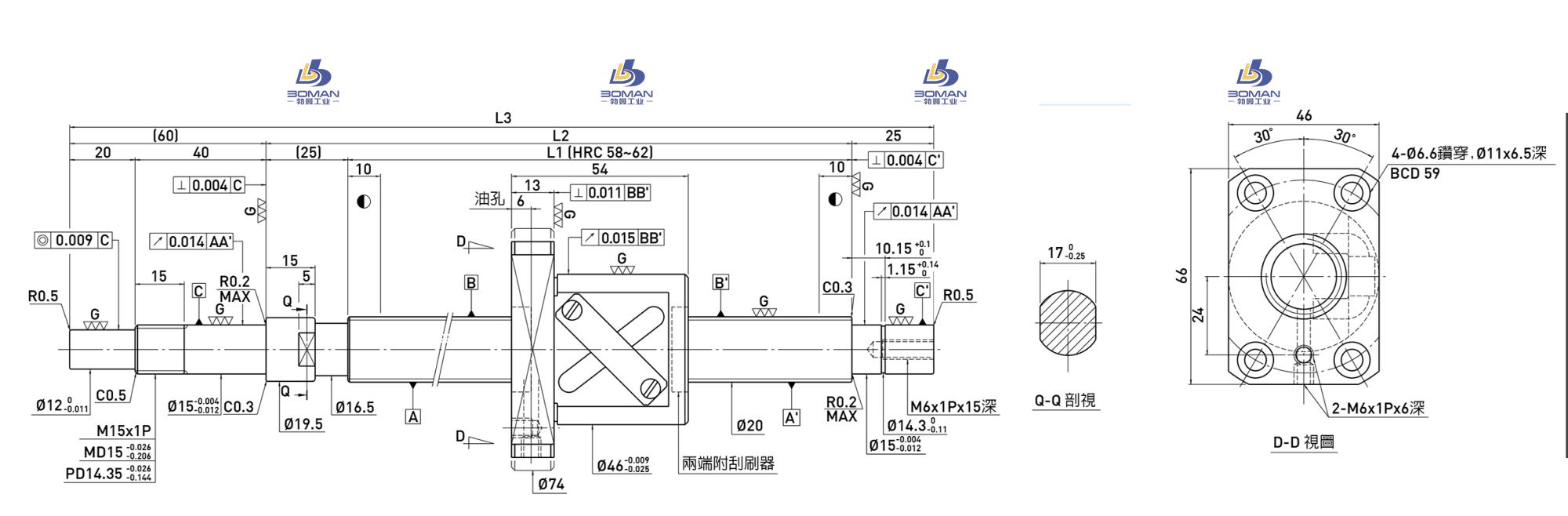

HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 16.744 |
|
| 滚珠节圆直径 | 20.8 |
|
| 钢球直径 | 3.969 |
|
| 精度等级 | 5 |
|
| 螺母直径 | 46 |
|
| 法兰直径 | 74 |
|
| 螺母长度 | 54 |
|
| 螺母安装 | PCD | 59 |
| 额定动负载 | CaN | 718-1139 |
| 额定静负载 | C0aN | 1094-2187 |
| 有效圈数 | 2.5x1 |
|
| 轴向间隙 | 0-0.005 MAX |
|
| 最大行程 | 600 |
|
| 丝杠全长 | 799 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 单位重量 | kg |
HIWIN上银 R20-10B1-FSW-689-799-0.018 上银滚珠丝杆接头此型号部分数据来源于NEFF 7832818 德国neff的丝杠品牌排名
